Raccordo a serraggio meccanico per tubo PE PN16 con filettatura conica PE-M

Articolo GAS

RACCORDI
Raccordi per tubo PE a serraggio meccanico

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
44932200075	0,15	0,15	150	0	54,2	0	25,8	34,9	0	0	0	16,3	0	PE-M	Ø25	R3/4	0	0	0	20	0	0	0	0	0	0	0	0	ott.39	ch.31	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200100	0,26	0,26	100	0	62,5	0	32,8	40	0	0	0	19,1	0	PE-M	Ø32	R1	0	0	0	25	0	0	0	0	0	0	0	0	ott.49	ch.39	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200125	0,42	0,42	72	0	75,6	0	41	50,1	0	0	0	21,4	0	PE-M	Ø40	R1.1/4	0	0	0	32	0	0	0	0	0	0	0	0	ott.58	ch.48	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200150	0,63	0,63	40	0	86	0	51	59,6	0	0	0	21,4	0	PE-M	Ø50	R1.1/2	0	0	0	40	0	0	0	0	0	0	0	0	ott.71	ch.58	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200200	1,17	1,17	24	0	105,5	0	64	74,5	0	0	0	25,7	0	PE-M	Ø63	R2	0	0	0	50	0	0	0	0	0	0	0	0	ott.88.5	ch.72	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200641	0,17	0,17	100	0	0	0	0	0	0	0	0	0	0	PE-M	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932200642	0,39	0,39	36	0	73	0	41	50	0	0	0	19,1	0	PE-M	Ø40	R1	0	0	0	25	0	0	0	0	0	0	0	0	ott.58	ch.48	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0

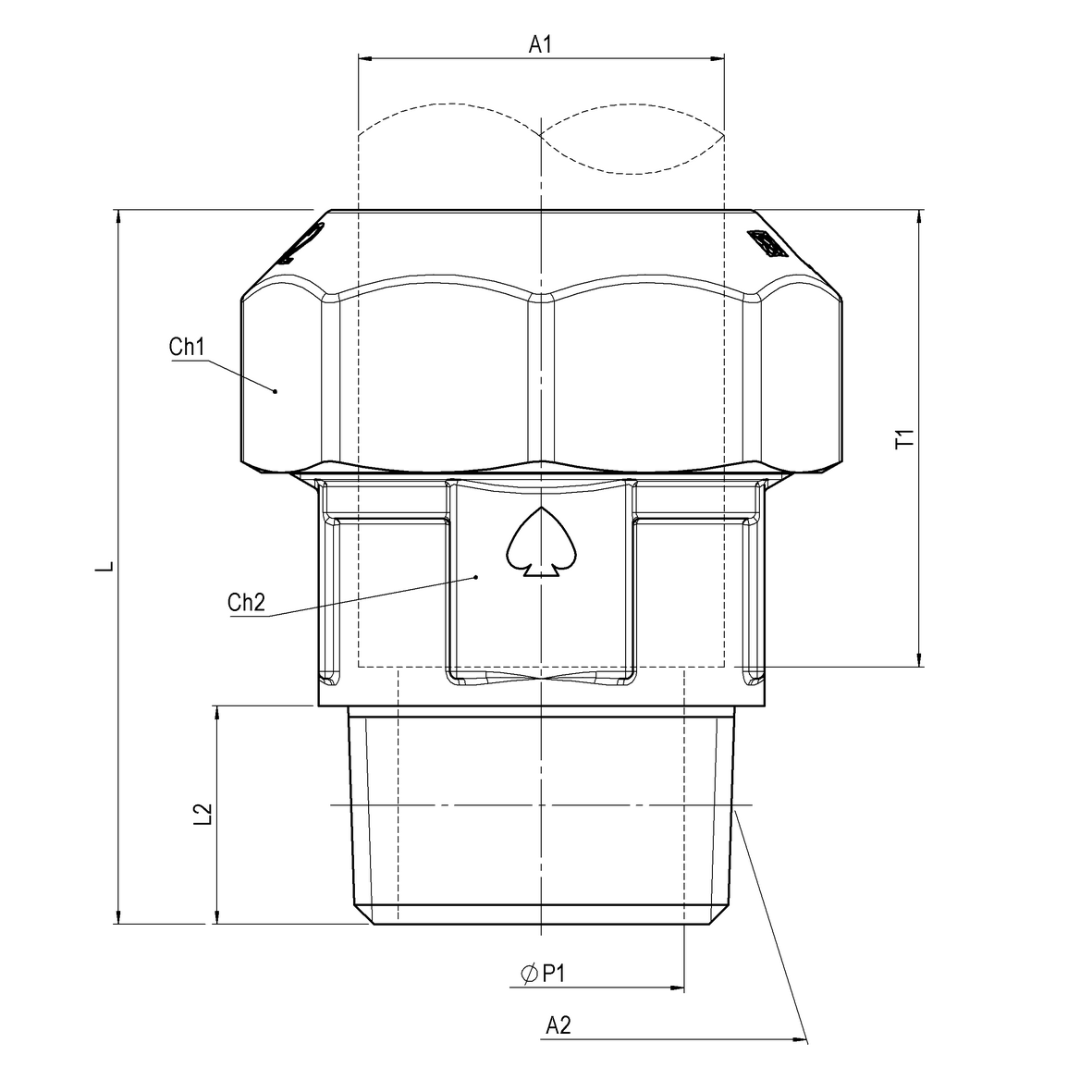

Scarica lo schema
