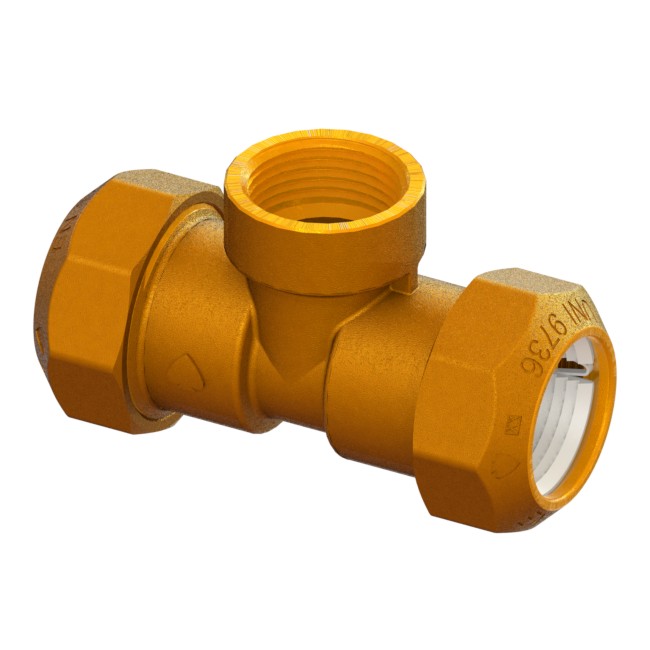

Raccordo a serraggio meccanico per tubo PE PN16 triplo con attacco centrale filettato PE-F-PE

Articolo ACQUA

RACCORDI
Raccordi per tubo PE

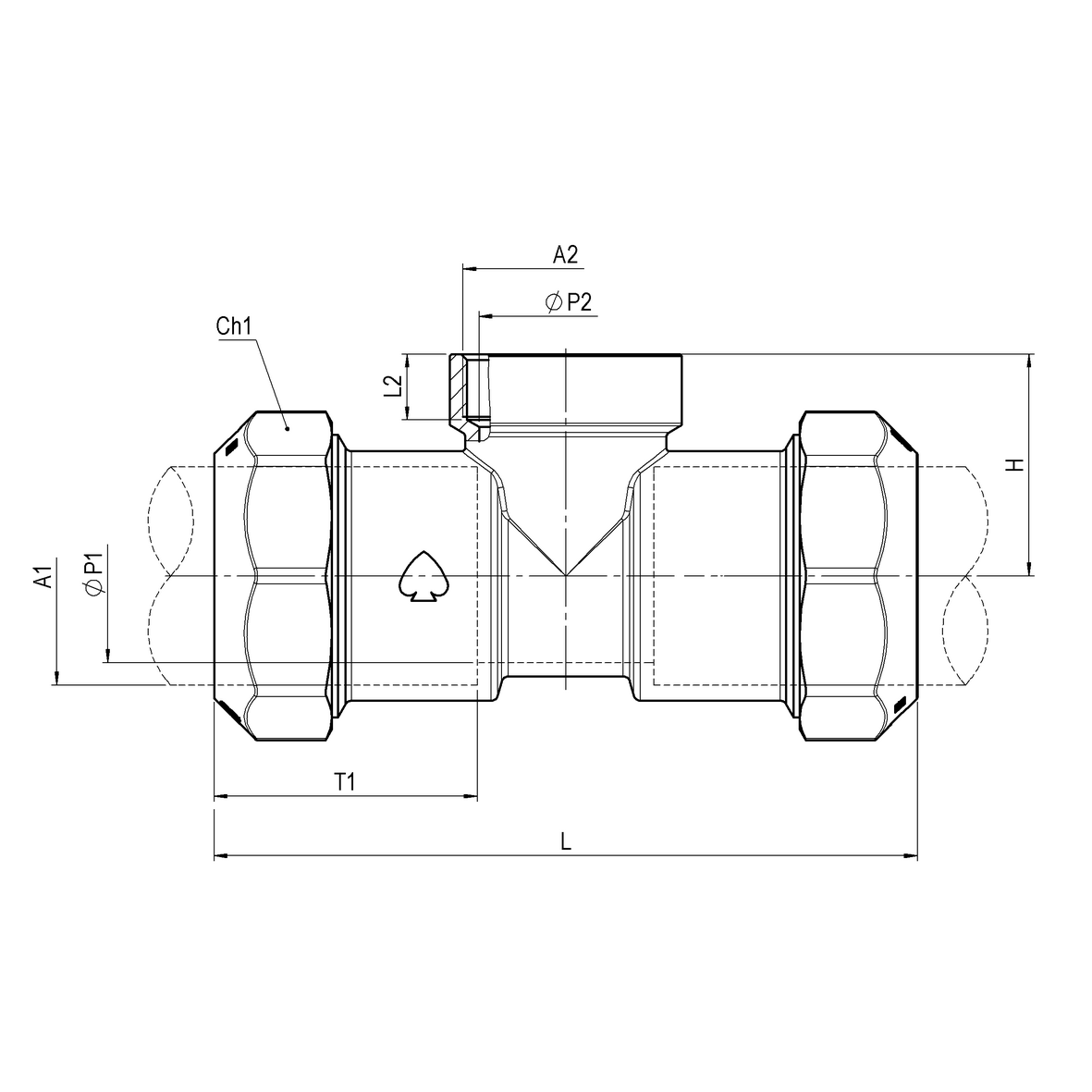

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
44956800050	0,19	0,19	100	0	74,4	0	0	29,2	0	0	0	10	0	PE-F-PE	Ø20	G1/2	0	0	27	15	0	0	0	0	0	0	0	0	ott.32	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800050	0,19	0,19	100	0	74,4	0	0	29,2	0	0	0	10	0	PE-F-PE	Ø20	G1/2	0	0	27	15	0	0	0	0	0	0	0	0	ott.32	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800075	0,31	0,31	50	0	93,8	0	0	36,4	0	0	0	13	0	PE-F-PE	Ø25	G3/4	0	0	33	20	0	0	0	0	0	0	0	0	ott.39	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800075	0,31	0,31	50	0	93,8	0	0	36,4	0	0	0	13	0	PE-F-PE	Ø25	G3/4	0	0	33	20	0	0	0	0	0	0	0	0	ott.39	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800100	0,55	0,55	32	0	110,8	0	0	42,4	0	0	0	14,5	0	PE-F-PE	Ø32	G1	0	0	39,5	25	0	0	0	0	0	0	0	0	ott.49	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800100	0,55	0,55	32	0	110,8	0	0	42,4	0	0	0	14,5	0	PE-F-PE	Ø32	G1	0	0	39,5	25	0	0	0	0	0	0	0	0	ott.49	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800125	0,83	0,83	20	0	138	0	0	52,5	0	0	0	16,5	0	PE-F-PE	Ø40	G1.1/4	0	0	46	32	0	0	0	0	0	0	0	0	ott.58	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800125	0,83	0,83	20	0	138	0	0	52,5	0	0	0	16,5	0	PE-F-PE	Ø40	G1.1/4	0	0	46	32	0	0	0	0	0	0	0	0	ott.58	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800150	1,41	1,41	16	0	165,8	0	0	62,4	0	0	0	19	0	PE-F-PE	Ø50	G1.1/2	0	0	55	40	0	0	0	0	0	0	0	0	ott.71	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800150	1,41	1,41	16	0	165,8	0	0	62,4	0	0	0	19	0	PE-F-PE	Ø50	G1.1/2	0	0	55	40	0	0	0	0	0	0	0	0	ott.71	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800200	2,57	2,57	8	0	205	0	0	77	0	0	0	19	0	PE-F-PE	Ø63	G2	0	0	64	50	0	0	0	0	0	0	0	0	ott.88.5	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800200	2,57	2,57	8	0	205	0	0	77	0	0	0	19	0	PE-F-PE	Ø63	G2	0	0	64	50	0	0	0	0	0	0	0	0	ott.88.5	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800250	4,34	4,34	6	0	231	0	0	83,5	0	0	0	23	0	PE-F-PE	Ø75	G2.1/2	0	0	76	63	62	0	0	0	0	0	0	0	ott.109	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800250	4,34	4,34	6	0	231	0	0	83,5	0	0	0	23	0	PE-F-PE	Ø75	G2.1/2	0	0	76	63	62	0	0	0	0	0	0	0	ott.109	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800300	6,67	6,67	4	0	260	0	0	92	0	0	0	26,5	0	PE-F-PE	Ø90	G3	0	0	90	75	74	0	0	0	0	0	0	0	ott.129	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0
44956800300	6,67	6,67	4	0	260	0	0	92	0	0	0	26,5	0	PE-F-PE	Ø90	G3	0	0	90	75	74	0	0	0	0	0	0	0	ott.129	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	F generica	0

Scarica lo schema
