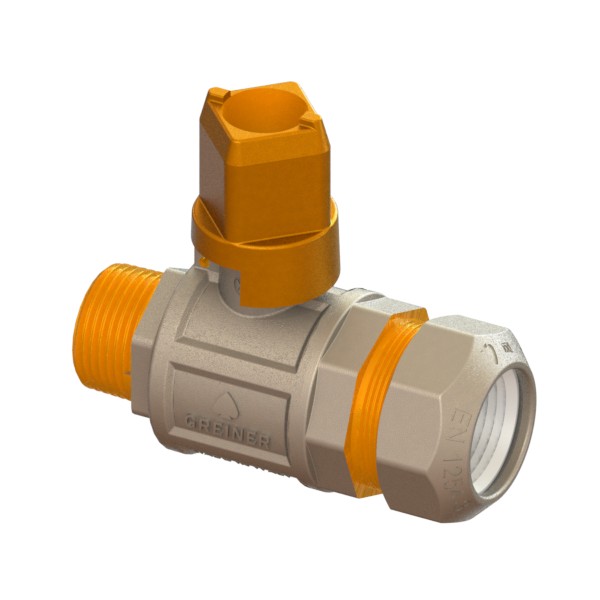

Valvola a sfera acqua a passaggio totale pesante per tubo PE a serraggio meccanico con cappellotto troncopiramidale M-PE

Articolo ACQUA

VALVOLE
Valvole a sfera per tubo PE a serraggio meccanico
Totale

Codice	Peso	Imballo	Imballo Master	M	F	L	T1	NA	Lb	ØB	L1	L2	Lmax	A1	A2	Combinazione	Q	Lmin	H1	ØH2	ØP	ØDf	i	Ød	nf	Lc	NA	Ch1	Ch2	Ch3	PN-MOP	Kv	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA	PCP	cod.	A3	NA	NA
65452400050	0,47	0,47	60	0	0	86	34,2	0	0	0	15	0	0	R1/2	Ø20	M-PE	28	0	69,5	33	15	0	0	0	0	37,7	0	es.24	ott.32	ott.31	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico
65452400075	0,69	0,69	50	0	0	100	39,9	0	0	0	16,3	0	0	R3/4	Ø25	M-PE	28	0	73	42,5	20	0	0	0	0	41,55	0	es.30	ott.39	ott.38.5	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico
65452400100	1,04	1,04	32	0	0	115	43	0	0	0	19,1	0	0	R1	Ø32	M-PE	28	0	77,5	52	25	0	0	0	0	47,1	0	es.38	ott.49	ott.48	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico
65452400125	1,45	1,45	20	0	0	133	51,5	0	0	0	21,4	0	0	R1.1/4	Ø40	M-PE	28	0	88,5	63	32	0	0	0	0	54,9	0	ott.46	ott.58	ott.55	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico
65452400150	2,16	2,16	12	0	0	154	61,3	0	0	0	21,4	0	0	R1.1/2	Ø50	M-PE	28	0	95,5	77	40	0	0	0	0	59,9	0	ott.56	ott.71	ott.67	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico
65452400200	4,08	4,08	6	0	0	194	76	0	0	0	25,7	0	0	R2	Ø63	M-PE	28	0	107,5	93	50	0	0	0	0	80,2	0	ott.67	ott.88.5	ott.84	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	M generico

Scarica lo schema
