Raccordo a serraggio meccanico per tubo PE PN25 con stringitubo in ottone doppio PE-PE-PE

Articolo ACQUA

RACCORDI
Raccordi per tubo PE

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
44964100720	0,18	0,18	200	0	70,8	0	20,5	34,4	0	0	0	0	0	PE-PE	Ø20	0	0	0	0	15	0	0	0	0	0	0	0	0	ott.32	ott.25	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0
44964100725	0,28	0,28	100	0	78,3	0	25,8	37,6	0	0	0	0	0	PE-PE	Ø25	0	0	0	0	20	0	0	0	0	0	0	0	0	ott.39	ott.31	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0
44964100732	0,46	0,46	50	0	91	0	32,8	44	0	0	0	0	0	PE-PE	Ø32	0	0	0	0	25	0	0	0	0	0	0	0	0	ott.48	ott.39	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0
44964100740	0,8	0,8	32	0	113	0	41	55	0	0	0	0	119	PE-PE	Ø40	0	0	109	0	32	0	0	0	0	0	0	0	0	ott.58	ott.48	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0
44964100750	1,27	1,27	24	0	131	0	51	64,5	0	0	0	0	135	PE-PE	Ø50	0	0	127	0	40	0	0	0	0	0	0	0	0	ott.71	ott.58	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0
44964100763	2,2	2,2	16	0	162,6	0	64	79,3	0	0	0	0	170	PE-PE	Ø63	0	0	159	0	50	0	0	0	0	0	0	0	0	ott.88.5	ott.72	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico PE100	0	0

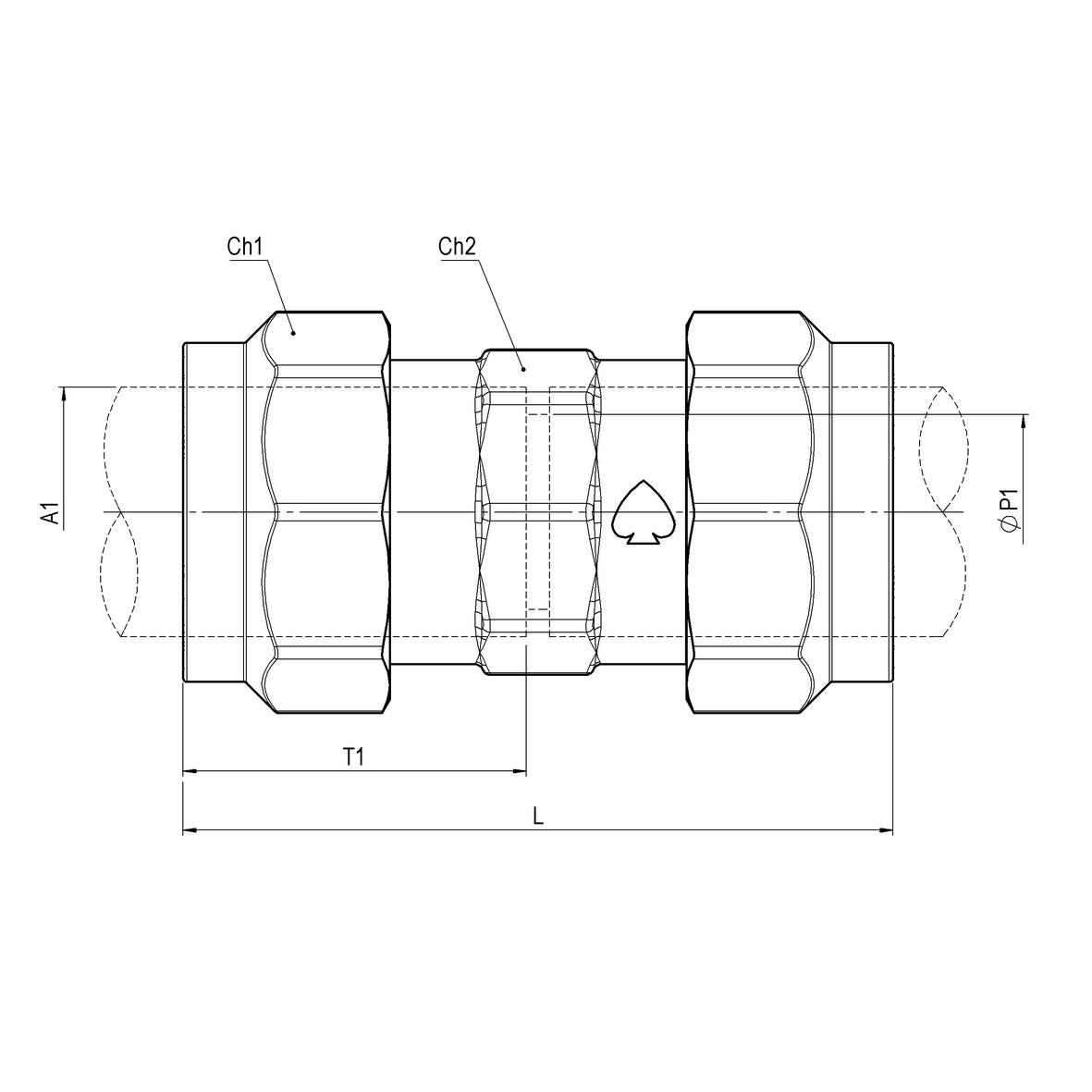

Scarica lo schema
