Raccordo a serraggio meccanico per tubo PE PN16 a squadra PE-M

Articolo ACQUA

RACCORDI
Raccordi per tubo PE

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
44972300050	0,11	0,11	200	0	28,5	0	20,5	29,2	0	0	0	13	0	PE-M	Ø20	G1/2	0	0	42	15	0	0	0	0	0	0	0	0	ott.32	es.22	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44972300075	0,2	0,2	80	0	33	0	25,8	36,4	0	0	0	14,5	0	PE-M	Ø25	G3/4	0	0	51	20	0	0	0	0	0	0	0	0	ott.39	es.27	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44972300100	0,35	0,35	60	0	40	0	32,8	42,5	0	0	0	16,5	0	PE-M	Ø32	G1	0	0	60,5	25	0	0	0	0	0	0	0	0	ott.49	es.34	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44972300125	0,59	0,59	40	0	48	0	41	52,5	0	0	0	19	0	PE-M	Ø40	G1.1/4	0	0	75	32	0	0	0	0	0	0	0	0	ott.58	es.43	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44972300150	0,88	0,88	30	0	54	0	51	62,5	0	0	0	19	0	PE-M	Ø50	G1.1/2	0	0	88	40	0	0	0	0	0	0	0	0	ott.71	ott.49	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44972300200	1,53	1,53	16	0	65	0	64	77	0	0	0	23	0	PE-M	Ø63	G2	0	0	110	50	0	0	0	0	0	0	0	0	ott.88.5	ott.61	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0

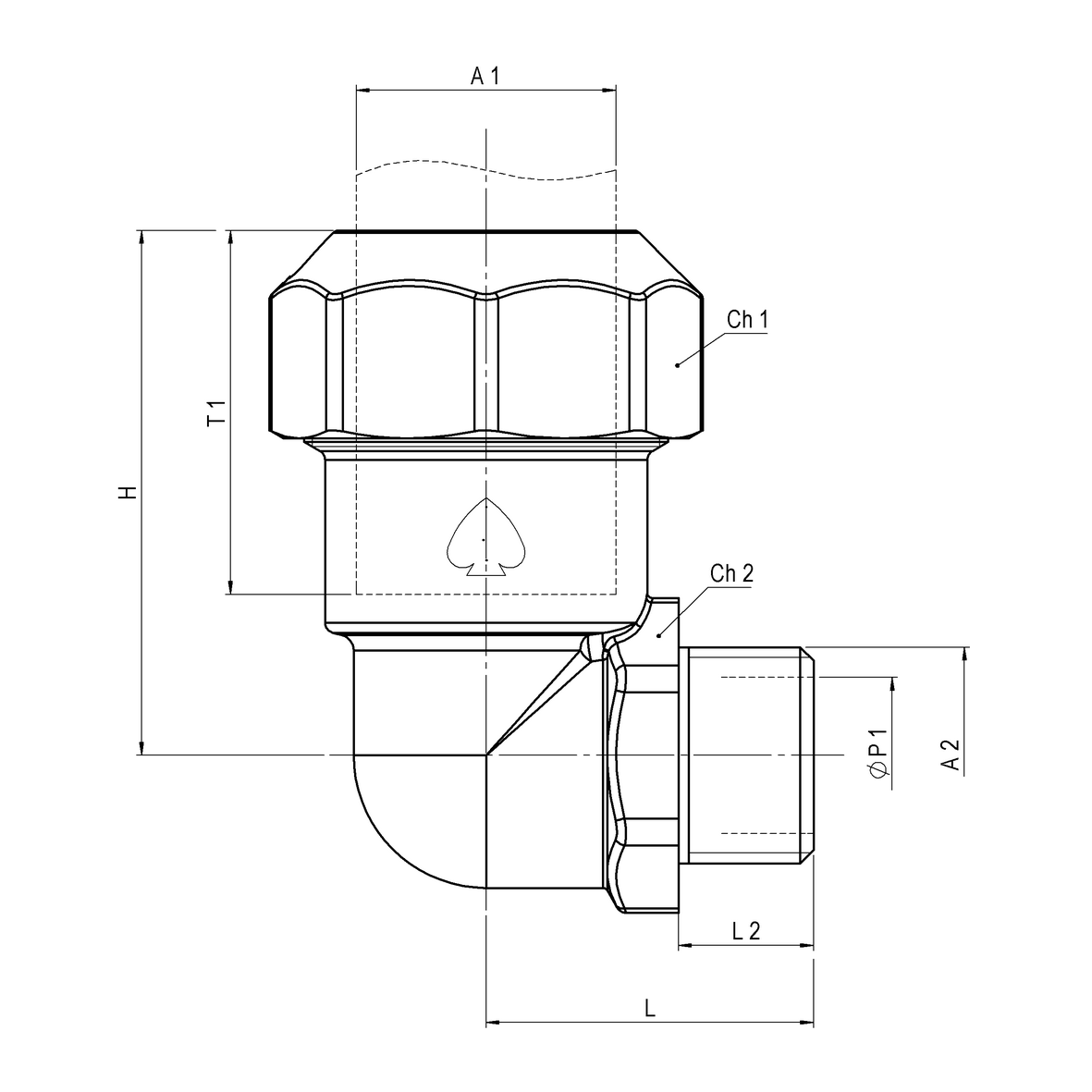

Scarica lo schema
