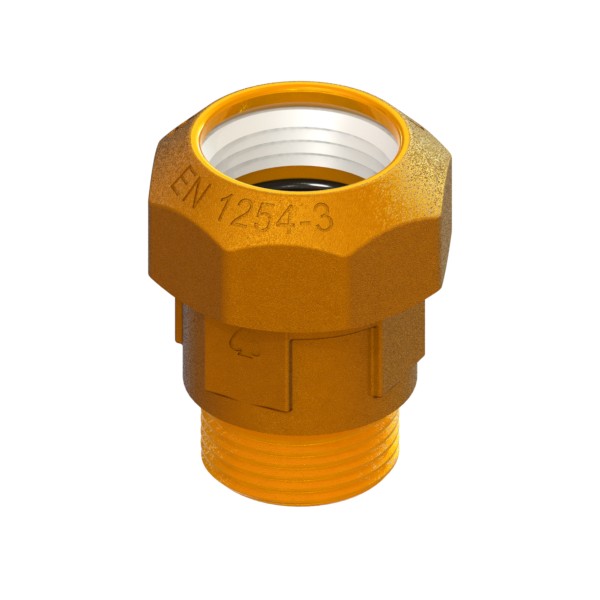

Raccordo a serraggio meccanico per tubo PE PN16 PE-M

Articolo ACQUA

RACCORDI
Raccordi per tubo PE

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
44932300050	0,09	0,09	200	0	45	0	20,5	29,2	0	0	0	13	0	PE-M	Ø20	G1/2	0	0	0	15	0	0	0	0	0	0	0	0	ott.32	ch.25	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932300075	0,15	0,15	120	0	54	0	25,8	36,5	0	0	0	14,5	0	PE-M	Ø25	G3/4	0	0	0	20	0	0	0	0	0	0	0	0	ott.39	ch.31	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932300100	0,26	0,26	80	0	62,5	0	32,8	42,5	0	0	0	16,5	0	PE-M	Ø32	G1	0	0	0	25	0	0	0	0	0	0	0	0	ott.49	ch.39	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932300125	0,42	0,42	64	0	75	0	41	52,3	0	0	0	19	0	PE-M	Ø40	G1.1/4	0	0	0	32	0	0	0	0	0	0	0	0	ott.58	ch.48	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932300150	0,63	0,63	40	0	85	0	51	62,5	0	0	0	19	0	PE-M	Ø50	G1.1/2	0	0	0	40	0	0	0	0	0	0	0	0	ott.71	ch.58	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0
44932300200	1,11	1,11	24	0	105,5	0	64	77	0	0	0	23	0	PE-M	Ø63	G2	0	0	0	50	0	0	0	0	0	0	0	0	ott.88.5	ch.72	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st	M generico	0

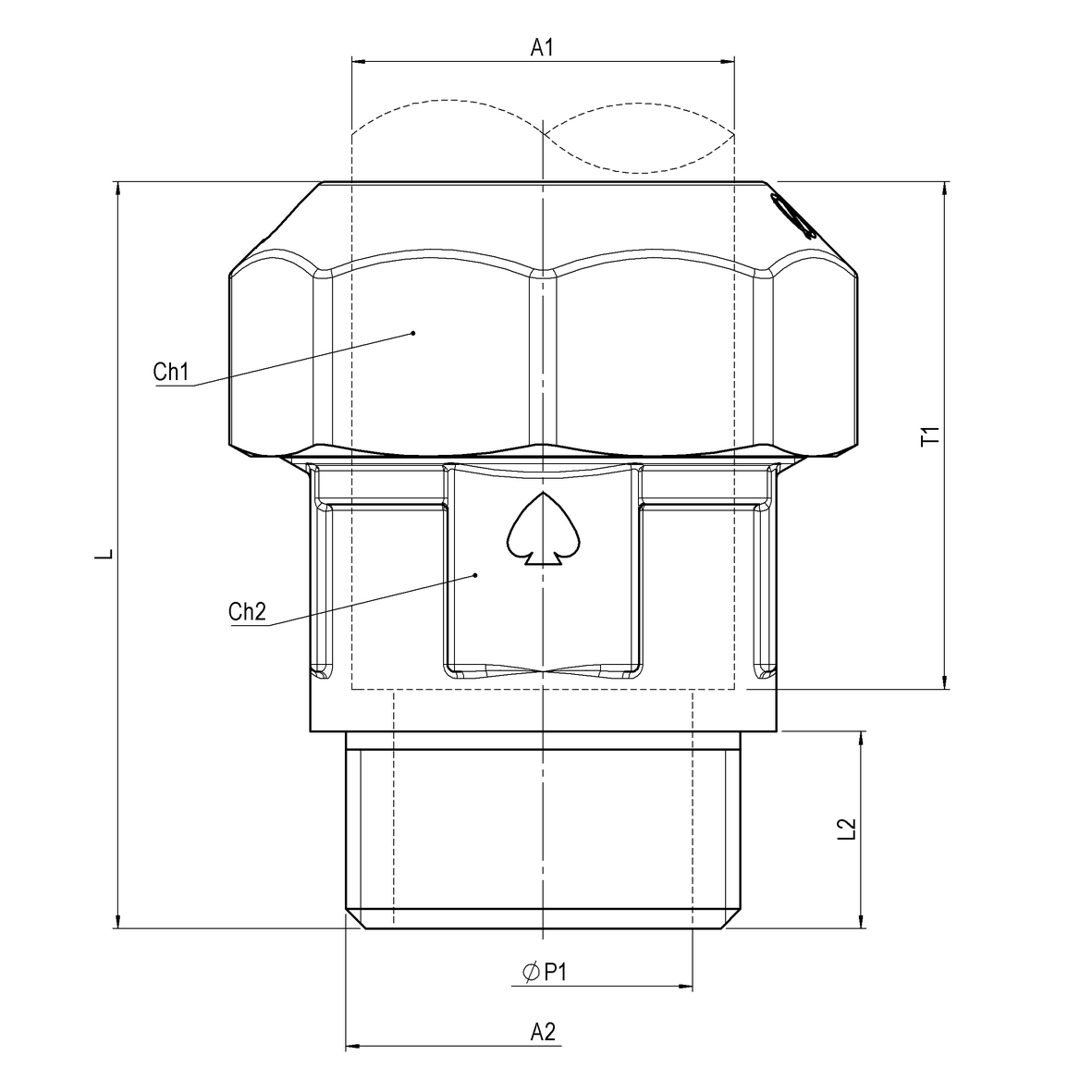

Scarica lo schema
