Valvola a sfera acqua a passaggio totale pesante per tubo PE a serraggio meccanico con maniglia PE-PE

Articolo ACQUA

VALVOLE
Valvole a sfera per tubo PE a serraggio meccanico
Totale

Codice	Peso	Imballo	Imballo Master	M	F	L	T1	NA	Lb	ØB	L1	L2	Lmax	A1	A2	Combinazione	Q	Lmin	H1	ØH2	ØP	ØDf	i	Ød	nf	Lc	NA	Ch1	Ch2	Ch3	PN-MOP	Kv	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA	PCP	cod.	A3	NA	NA
65434600720	0,37	0,37	80	100	0	93,3	0	0	0	0	68,9	0	0	Ø20	0	PE-PE	0	0	53,2	33	15	0	0	0	0	46,7	0	ott.32	ott.28	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st
65434600725	0,66	0,66	48	130	0	113,5	0	0	0	0	84,5	0	0	Ø25	0	PE-PE	0	0	65,9	42,5	20	0	0	0	0	56,8	0	ott.39	ott.38.5	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st
65434600732	1,15	1,15	32	130	0	135	0	0	0	0	104	0	0	Ø32	0	PE-PE	0	0	70,2	52	25	0	0	0	0	0	0	ott.49	ott.48	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st
65434600740	1,73	1,73	18	160	0	156	0	0	0	0	122	0	0	Ø40	0	PE-PE	0	0	76,2	63	32	0	0	0	0	78	0	ott.58	ott.55	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st
65434600750	2,72	2,72	9	160	0	188	0	0	0	0	151	0	0	Ø50	0	PE-PE	0	0	83,2	72	40	0	0	0	0	94	0	ott.71	ott.67	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st
65434600763	5,05	5,05	6	230	0	230	0	0	0	0	185	0	0	Ø63	0	PE-PE	0	0	113,5	93	50	0	0	0	0	115	0	ott.88.5	ott.84	0	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	PE serraggio meccanico st

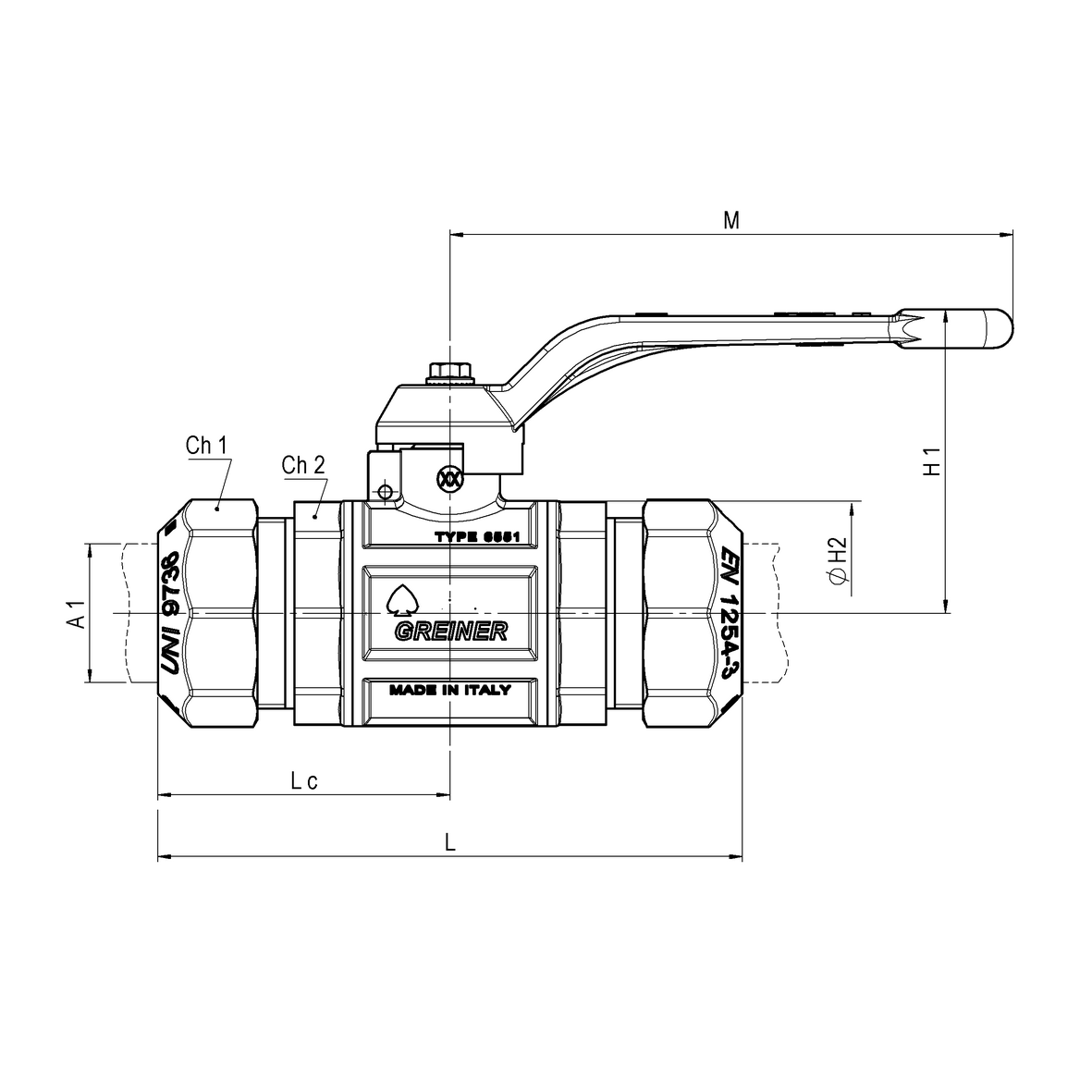

Scarica lo schema
