Raccordo a serraggio meccanico per tubo PE PN16 con filettatura conica con boccola SDR11 PE-M
Articolo GAS
RACCORDI
Raccordi per tubo PE a serraggio meccanico
Raccordi per tubo PE a serraggio meccanico

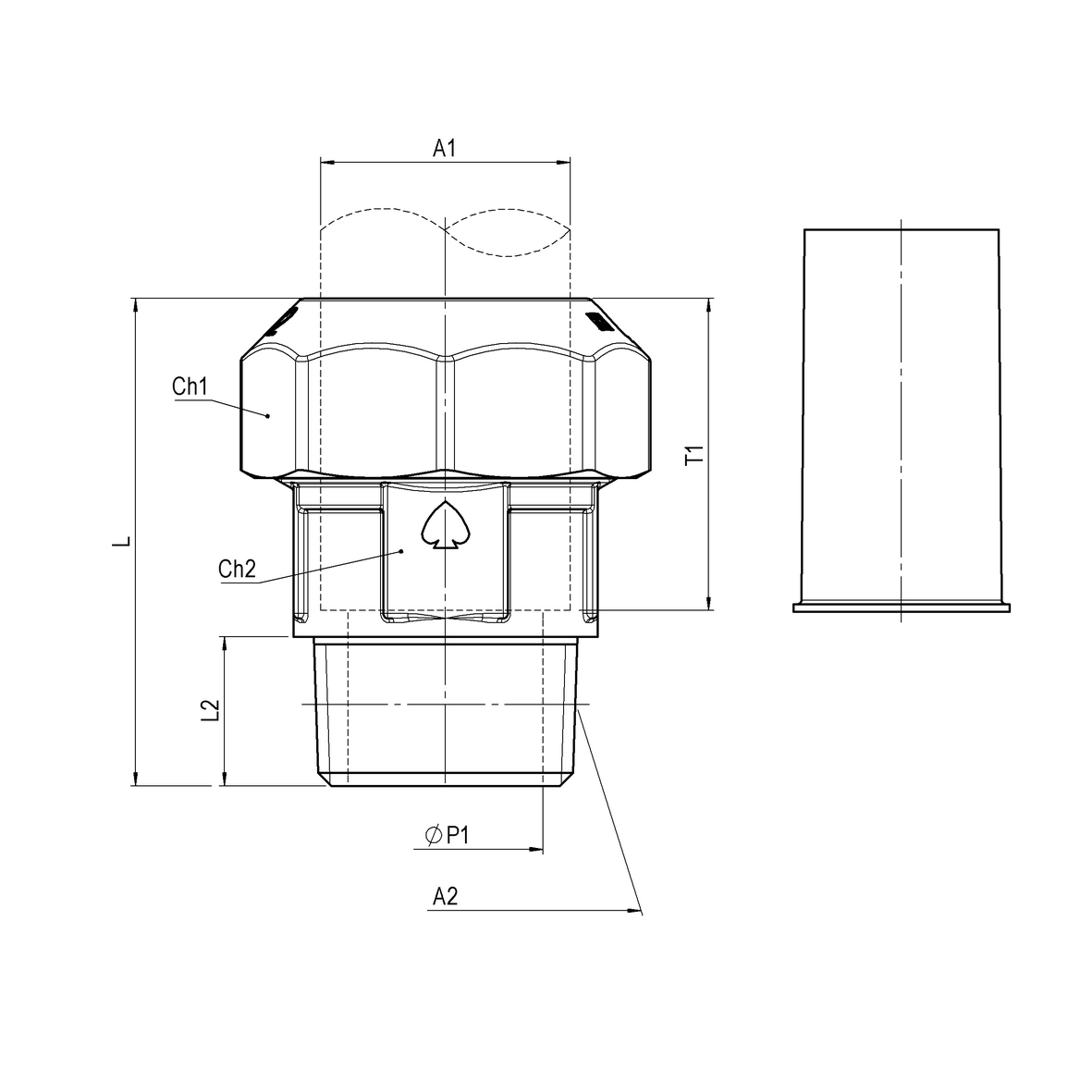

| Codice | Peso | Imballo | Imballo Master | NA | L | NA | ØDt | T1 | T2 | Lb | L1 | L2 | Lmax | Combinazione | A1 | A2 | A3 | Lmin | H | ØP1 | ØP2 | ØDf | ØB | ØD1 | ØD2 | NA | i | A4 | Ch1 | Ch2 | Ch3 | Ch4 | Ød | n | nf | NA | NA | NA | NA | NA | NA | NA | PN | PCP | NA | NA | NA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 44932234100 | 0,28 | 0,28 | 96 | 0 | 62,5 | 0 | 32,8 | 40 | 0 | 0 | 0 | 19,1 | 0 | PE-M | Ø32 | R1 | 0 | 0 | 0 | 25 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ott.49 | ch.39 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | PE serraggio meccanico st | M generico | 0 | |
| 44932234150 | 0,78 | 0,78 | 25 | 0 | 86 | 0 | 51 | 59,6 | 0 | 0 | 0 | 21,4 | 0 | PE-M | Ø50 | R1.1/2 | 0 | 0 | 0 | 40 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ott.71 | ch.58 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | PE serraggio meccanico st | M generico | 0 | |
| 44932234200 | 1,42 | 1,42 | 24 | 0 | 105,5 | 0 | 64 | 74,5 | 0 | 0 | 0 | 25,7 | 0 | PE-M | Ø63 | R2 | 0 | 0 | 0 | 50 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ott.88.5 | ch.72 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | PE serraggio meccanico st | M generico | 0 |
